后处理技术介绍

1.SCR技术介绍

SCR作为控制柴油机尾气排放的重要手段在欧洲等发达国家得到了广泛应用，对于改善因尾气排放而造成的环境污染发挥了显著的作用。使用 SCR技术后，发动机的排放功能在很大程度上取决于对尿素喷射系统的标定和尿素泵的相关性能。
SCR是Selective（选择性）、Catalytic（催化）、Reduction（还原）的英文缩写。SCR是缺一不可的整体。
SCR系统目前采用的还原剂是32.5%的尿素溶液。

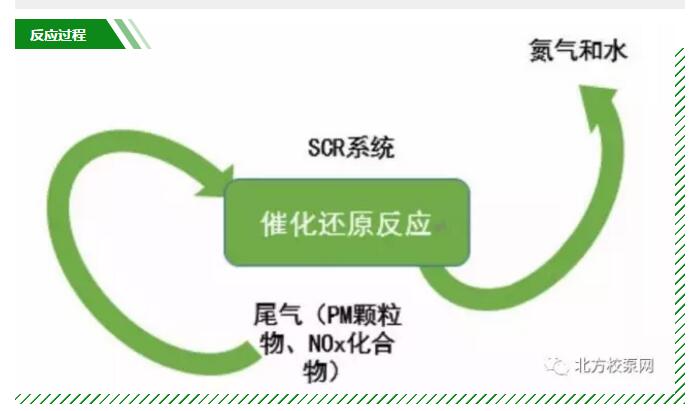

SCR系统反应原理：
在SCR系统中发生的复杂的物理和化学反应包括：尿素水溶液的喷射、雾化、蒸发、尿素（氨气和尿素化学反应的产物）的 水解和热解气相化学反应以及NOx在催化剂表面与NH3发生的催化表面化学反应。
其主要化学方程式如下：
NO+NO2+2NH3→2N2+3H2O
4NO+O2+4NH3→4N2+6H2O
2NO2+O2+4NH3→3N2+6H2O
理想状况下反应的产物主要是无毒无害的氮气和水。

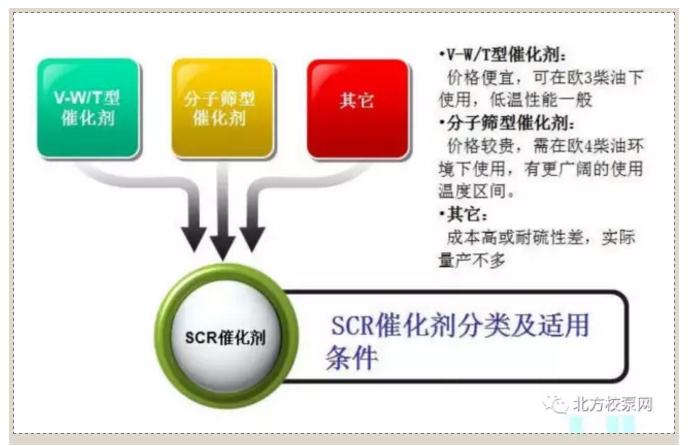

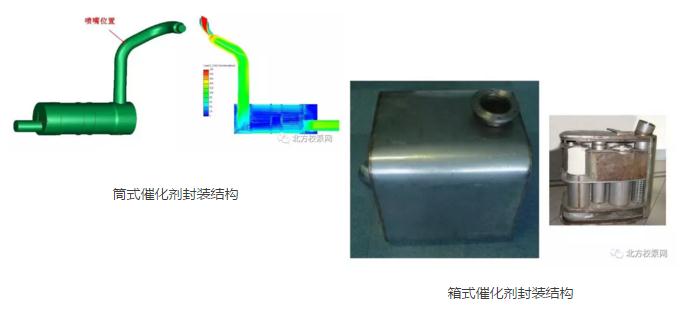

2.SCR催化器总成

转化器由载体、催化器、封装三部分组成
催化器砖：陶瓷的，不能磕碰，涂层有毒（接触催化器砖的时
候，里面的材料有致癌作用，要带眼镜、口罩、手套，手套不
能继续使用），不需维修，直接更换。

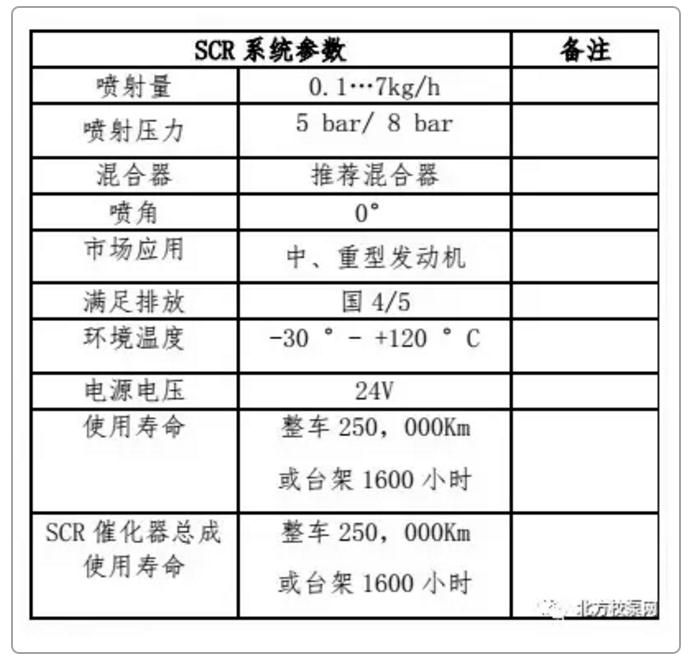

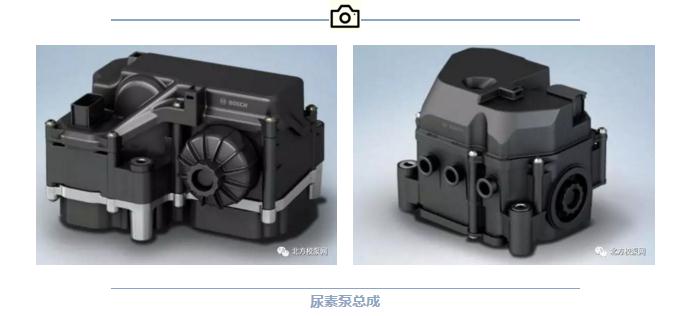

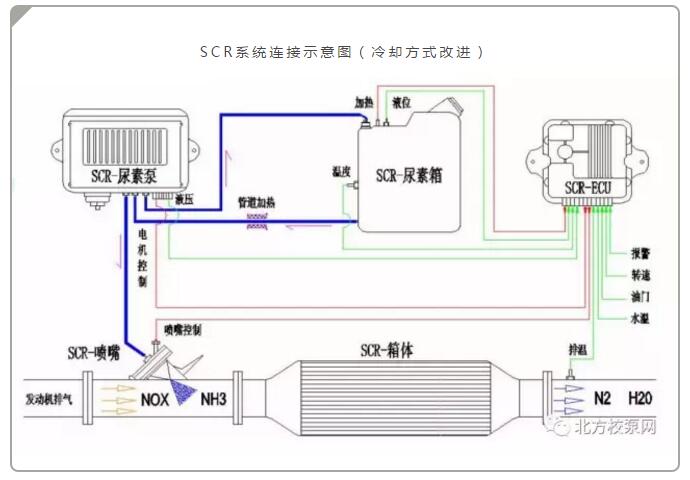

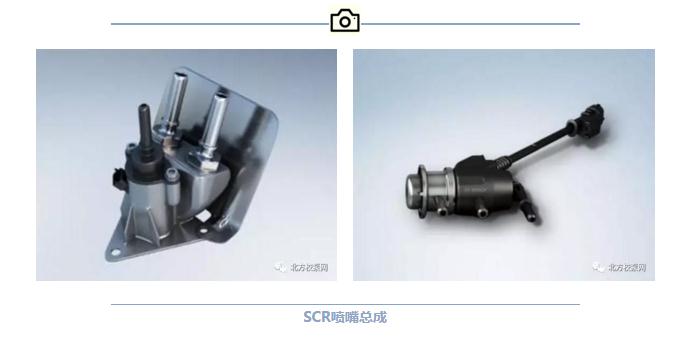

3.SCR尿素喷射控制系统

当节温器打开时冷却水为喷嘴冷却
电磁阀控制着尿素喷射量

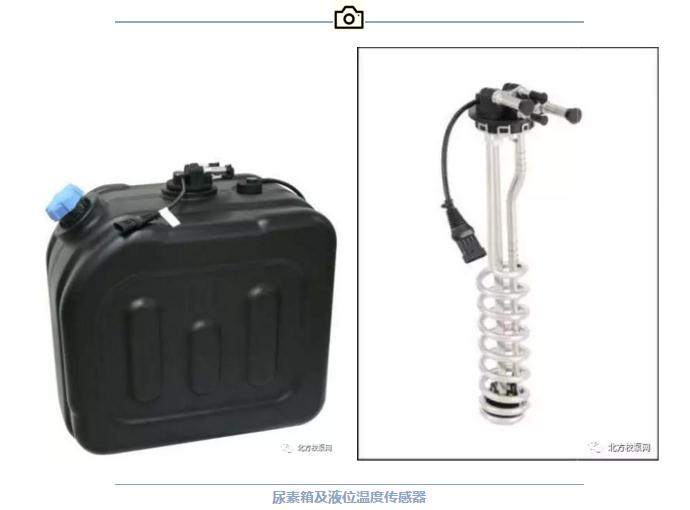

尿素箱内装液位传感器、尿素温度传感器及加热管路，含有32.5%尿素的水溶液，冰点最低-11℃，尿素消耗量约为燃油消耗的1/20。

后处理检测设备介绍

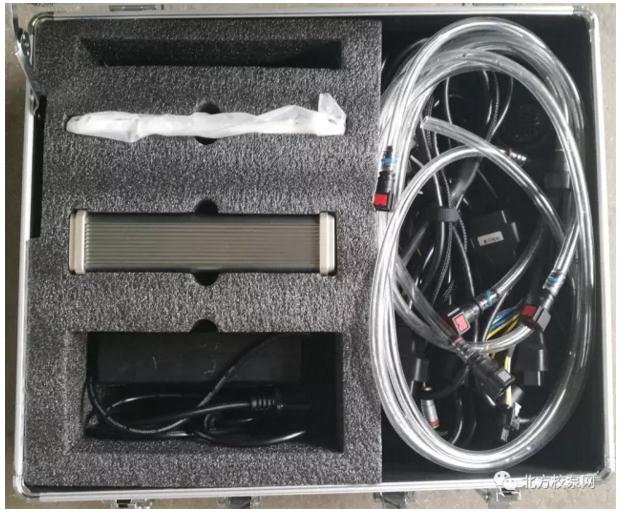

1.控制器组件

控制器主要包含以下部件：
尿素泵控制盒、平板电脑、电源适配器、尿素泵检测线束、传感器检测线束。

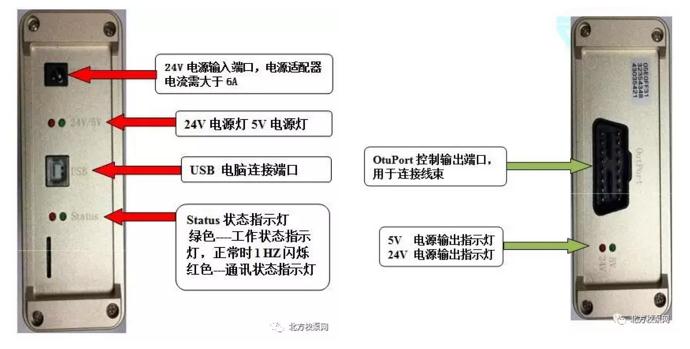

尿素泵控制盒接口介绍

尿素泵检测线束包括：
BOSCH 2.2尿素泵线束1条
BOSCH 6.5尿素泵线束1条
天纳克1.5/6.0尿素泵线束1条
康明斯ECOFIT尿素泵线束1条
依米泰克尿素泵线束1条
重汽电动新款尿素泵线束1条

传感器检测线束包括：
氮氧传感器线束1条
液位温度传感器线束1条
凯龙氮氧传感器转接线束1条
博世氮氧传感器转接线束1条
康明斯方形氮氧传感器转接线束1条
康明斯扁型氮氧传感器转接线束1条
环境温度转接线束1条

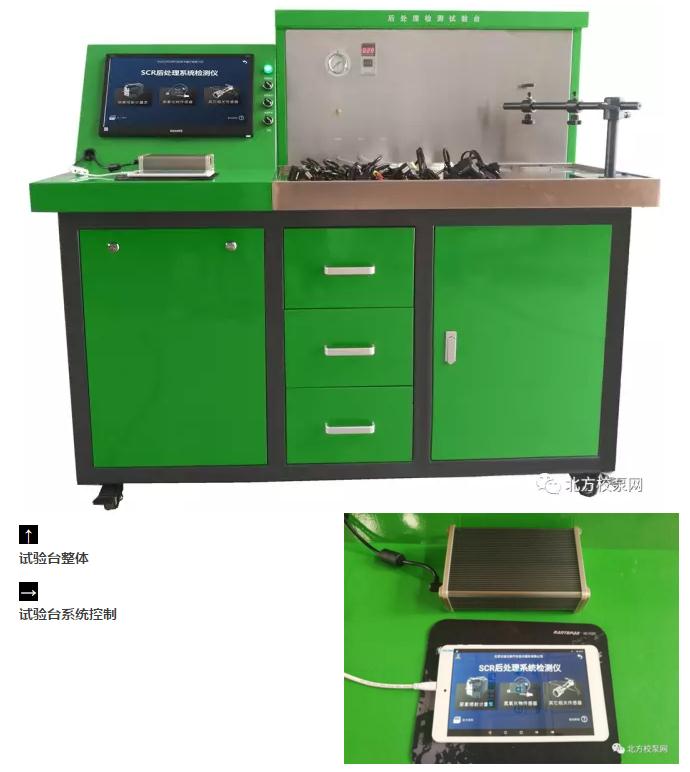

后处理检测试验台

北方试验设备厂研发制造后处理检测试验台，是一款用于国四、国五发动机后处理检测的设备。
试验台带有气泵、水箱以及气压控制阀和压力表、温度显示及加热功能，将测试控制系统连接到试验台上就可以使用，配备了20寸液晶显示器和连接转换线，可以将平板连接到显示器上进行查看，显示更清晰。
试验台操作简便，使用可视化控制，根据故障代码，提供故障排除指导，可以高效检测尿素泵以及尿素泵喷嘴的故障点，是维修后处理系统的重要帮手。
